度数法と弧度法と三角関数

度数法と弧度法と一般角, 三角関数について学ぶ. (教科書範囲外)

• 度数法

一回転を360$^\circ$として定まる単位「度(degree)」を用いて角度を表す方法を度数法という.

• 弧度法

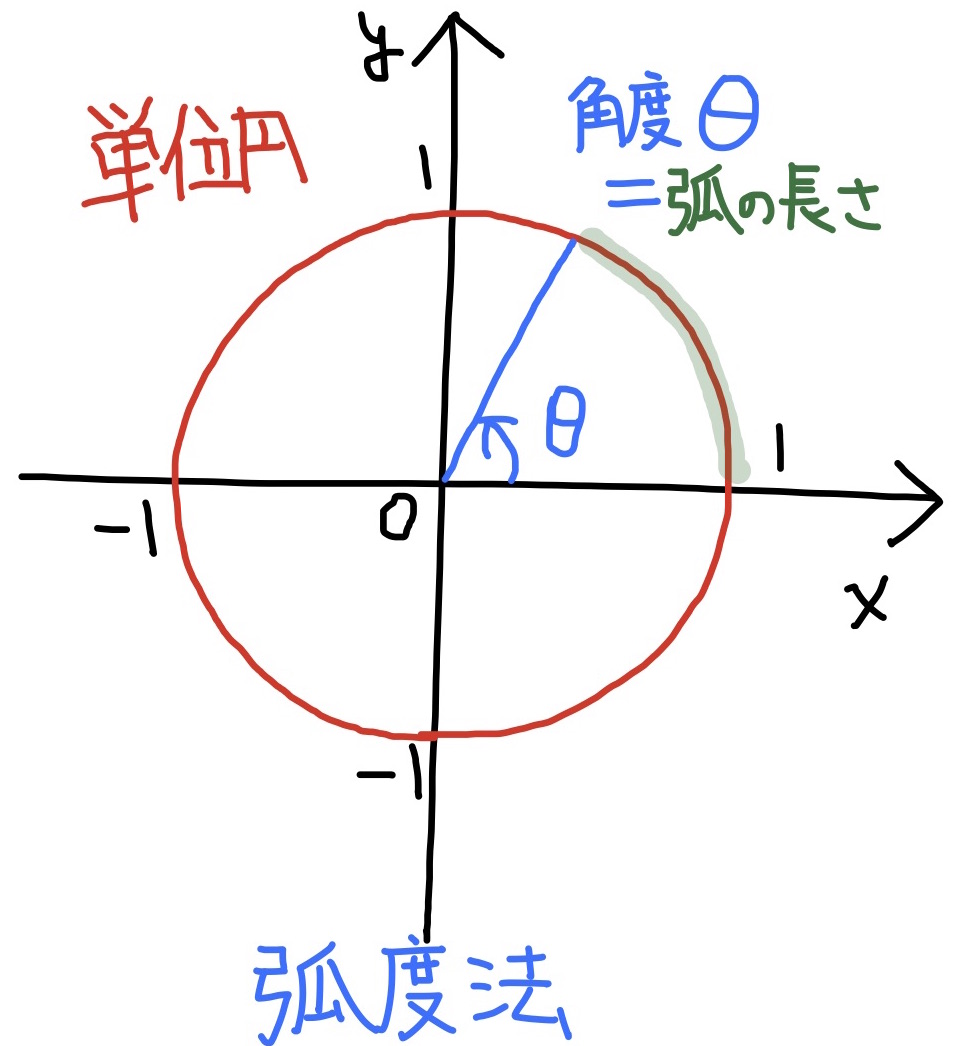

弧度法は弧の長さで角度を表す方法である. 単位円(=半径が1の円)について, 角に対して定まる弧の長さ$\theta$をその角の角度とし, 角度$\theta$ ラジアン(radian)と呼ぶ. 定義から一回転は$2\pi$ラジアンである.



表記としては普通単位「ラジアン」は省略して書く. だから, 角度について考えているとき, 例えば, 「$\pi$」と書けばこれは「$\pi$ラジアン」を意味する.

$1$ラジアン $\fallingdotseq$ 57.29578$^\circ$

例  $2\pi$ラジアン $=$ 360$^\circ$   (一周の角度)
$\pi$ラジアン $=$ 180$^\circ$   (直線の角度)
$\dfrac{1}{2}\pi$ラジアン $=$ 90$^\circ$   (直角)
$\dfrac{1}{3}\pi$ラジアン $=$ 60$^\circ$   $\dfrac{1}{4}\pi$ラジアン $=$ 45$^\circ$   $\dfrac{1}{6}\pi$ラジアン $=$ 30$^\circ$
$0$ラジアン $=$ 0$^\circ$

注意  微分学においては, 度数法よりも弧度法を用いる方が自然である. 例えば, 後に学ぶ微分の公式$$(\sin x)^\prime=\cos x$$は弧度法での公式だが, 度数法を用いると$$(\sin x^\circ)^\prime=\dfrac{2\pi}{360}\cos x^\circ$$となり計算が複雑になる.

• 弧長

定理  半径$r$の円を角度$\theta$ ($0\le \theta\le 2\pi$)で切った扇の弧長は$\theta r$である.

証明  弧長$=$(一周の長さ)$\times$($\theta$と一回転との比)$=2\pi r\times\dfrac{\theta}{2\pi}=r\theta$

この定理から, 同じ角度の二つの扇について, (半径の比)=(弧長の比)がわかる.

• 扇の面積

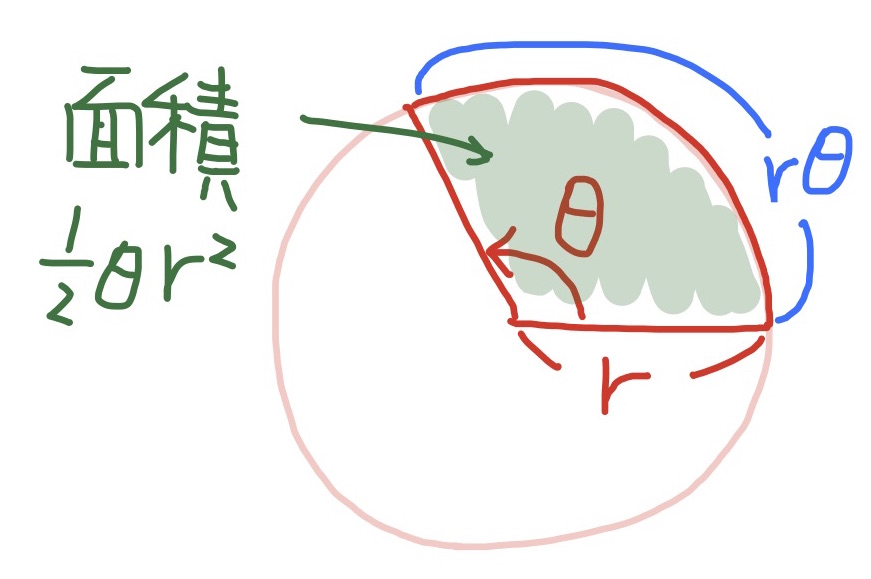

定理  半径$r$の円を角度$\theta$ ($0\le \theta\le 2\pi$)で切った扇の面積は$\dfrac{1}{2}\theta r^2=\dfrac{1}{2}(\theta r)r$である.

証明  面積$=$(円の面積)$\times$($\theta$と一回転との比)$=\pi r^2\times\dfrac{\theta}{2\pi}=\dfrac{1}{2}r^2\theta$

定理の面積の式は, 三角形の面積「(底辺)$\times$(高さ)$/$2」と同じ形とみることができる.


• 一般角

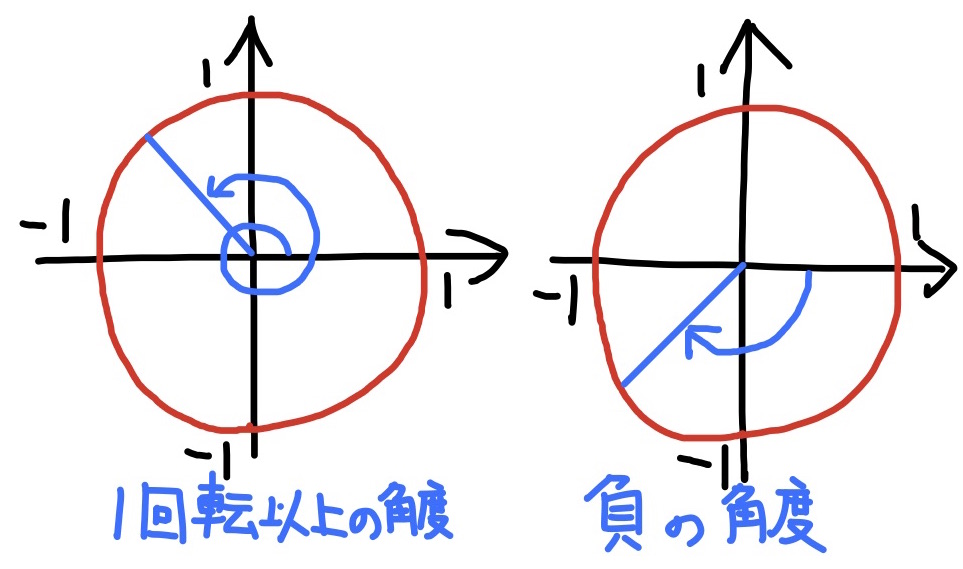

角度を線分の回転量(反時計回りを正とする)として考えることで, $2\pi$より大きい角度や負の角度を考えることができるようになる. このような角度を一般角という.



例  $3\pi$ラジアン $=$ 540$^\circ$   $5\pi$ラジアン $=$ 900$^\circ$   $-\pi$ラジアン $=$ -180$^\circ$   $-\dfrac{1}{2}\pi$ラジアン $=$ -90$^\circ$   $-\dfrac{1}{6}\pi$ラジアン $=$ -30$^\circ$
$-\dfrac{7}{3}\pi$ラジアン $=$ -420$^\circ$

• 三角関数(trigonometric function)

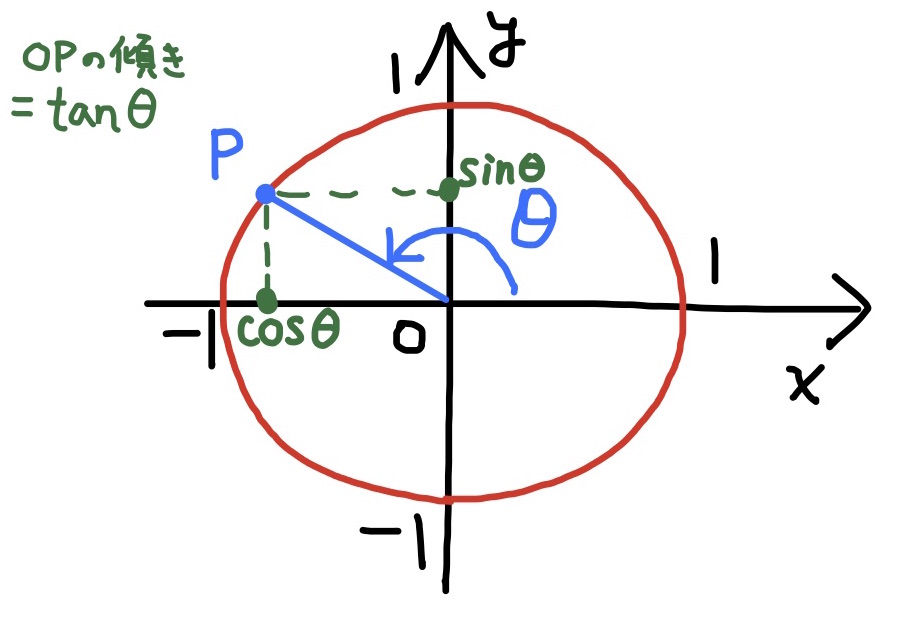

座標平面での原点Oを中心とする単位円と円周上の点Pについて, $x$軸の正の方向の半直線とOPのなす角度が$\theta$であるとする. このとき, 点Pのx座標を$\theta$の余弦(cosine), y座標を$\theta$の正弦(sine)といい, それぞれ $$\cos\theta,\qquad\sin\theta$$ で表す. また, OPの傾き$\dfrac{\sin\theta}{\cos\theta}$を正接(tangent)といい, $$\tan\theta$$ と書く.



角度$\theta$を独立変数として定まる関数$\sin\theta,\cos\theta,\tan\theta$を 三角関数という.

三平方の定理から次が得られる.
定理  $\cos^2x+\sin^2x=1$

ここで, $\cos^2 x$や$\sin^2 x$は, それぞれ$\cos x,\sin x$の2乗を表す. 一般に, $\sin\theta,\cos\theta,\tan\theta$の$n$乗を, $$\sin^n\theta,\quad\cos^n\theta,\quad\tan^n\theta$$ と書く.

先の公式の両辺を$\cos^2 x$で割れば次が得られる.
系  $1+\tan^2x=\dfrac{1}{\cos^2x}$

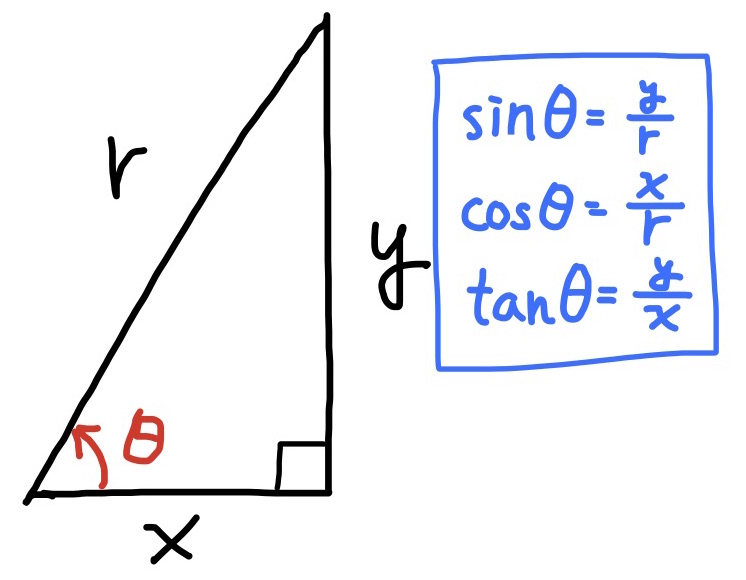

注意  $\theta$が鋭角のときは, $\theta$を一つの角とする直角三角形の辺の長さの比としても, 三角関数を定義することができる.

底辺, 高さ, 斜辺の長さがそれぞれ$x,y,r$のとき, $$\sin\theta=\dfrac{y}{r},\qquad \cos\theta=\dfrac{x}{r},\qquad \tan\theta=\dfrac{y}{x}$$ である. また, その他三つの辺の比$\dfrac{r}{x},\dfrac{r}{y},\dfrac{x}{y}$を正割(secant), 余割(cosecant), 余接(cotangent)といい, $$\sec\theta=\dfrac{r}{x},\qquad \csc\theta=\dfrac{r}{y},\qquad \cot\theta=\dfrac{x}{y}$$ で表す.

例  $\sin\dfrac{\pi}{4}=\sin 45^\circ=\dfrac{1}{2}$,   $\cos\dfrac{\pi}{6}=\cos 30^\circ=\dfrac{\sqrt{3}}{2}$,   $\tan-\dfrac{\pi}{3}=\tan -60^\circ=-\sqrt{3}$などが成立する.


特殊な角度での三角関数の値

$\theta=$	$\ \ 0\ \ $	$\dfrac{\pi}{6}$	$\dfrac{\pi}{4}$	$\dfrac{\pi}{3}$	$\dfrac{\pi}{2}$
$\sin\theta$	$0$	$\dfrac{1}{2}$	$\dfrac{1}{\sqrt{2}}$	$\dfrac{\sqrt{3}}{2}$	$1$
$\cos\theta$	$1$	$\dfrac{\sqrt{3}}{2}$	$\dfrac{1}{\sqrt{2}}$	$\dfrac{1}{2}$	$0$
$\tan\theta$	$0$	$\dfrac{1}{\sqrt{3}}$	$1$	$\sqrt{3}$	値なし

三角関数のグラフ

三角関数のグラフについて学ぶ. また, 加法定理など三角関数の公式を学ぶ(教科書範囲外).

• 三角関数の周期性

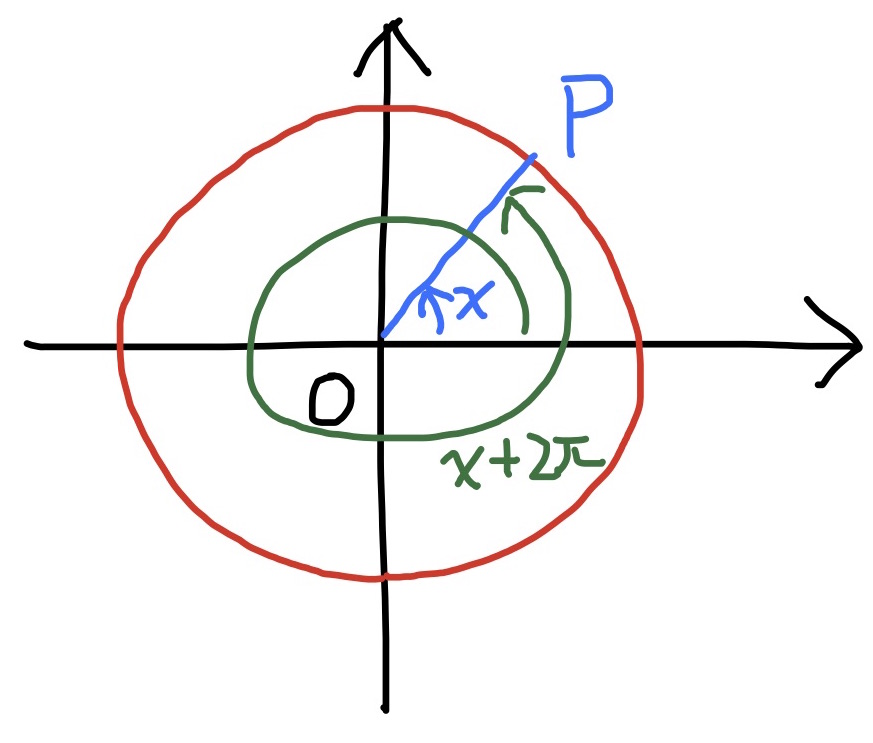

$\sin x,\cos x$は$2\pi$の周期を持つ. つまり, $$\sin(x\pm 2\pi)=\sin x,\qquad \cos(x\pm 2\pi)=\cos x$$ である. これは角度$x$, $x\pm 2\pi$の定める単位円周上の点Pは一致するからである.

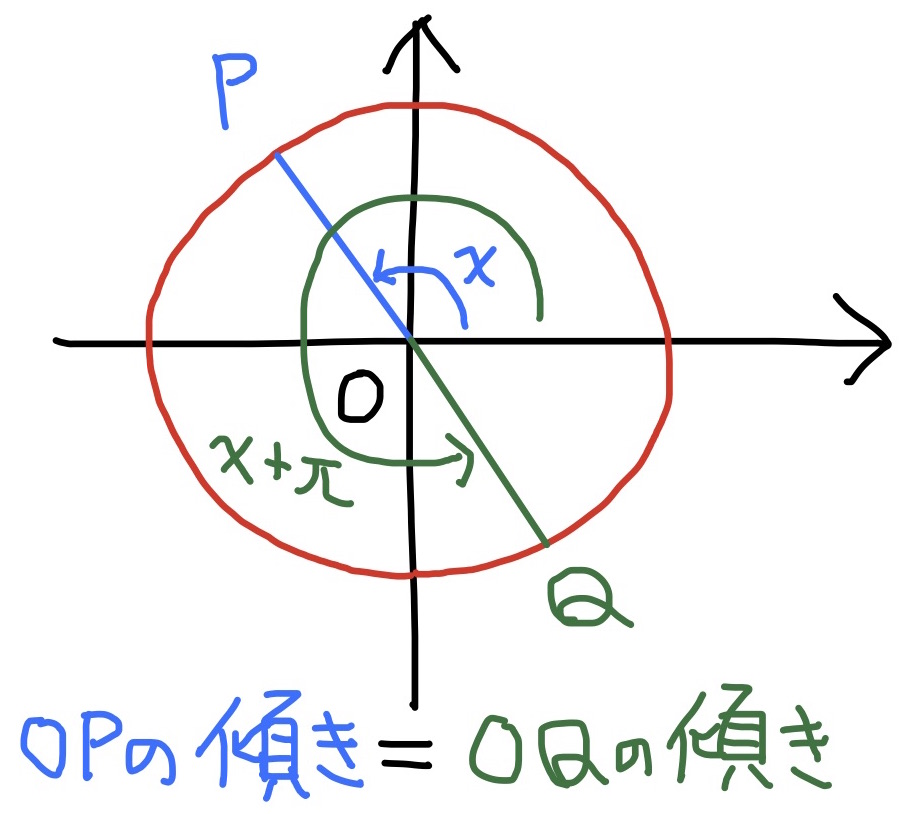

$\tan x$の周期を持つ. つまり, $$\tan(x\pm\pi)=\tan x$$ である. これは角度$x$と$x\pm\pi$の定める単位円周上の点P,Qは原点Oに対称な位置にあるので, 傾き(=正接)は一致するからである.

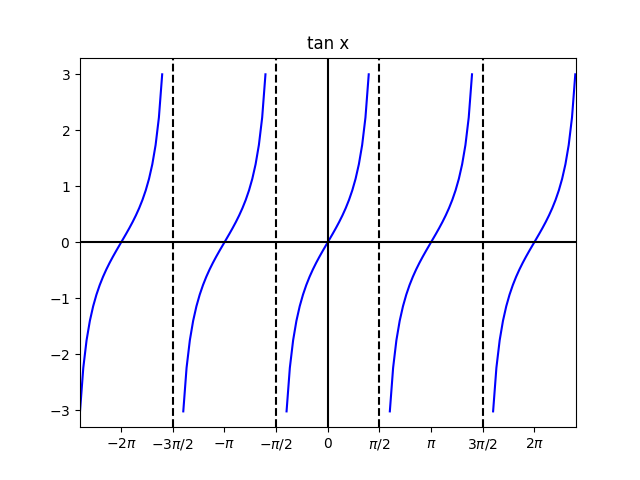

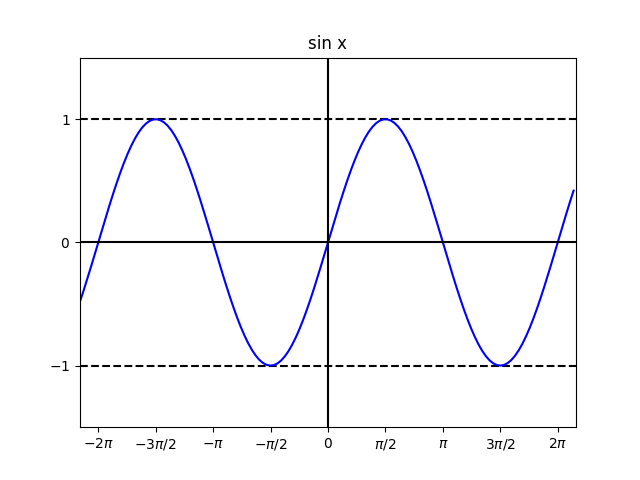

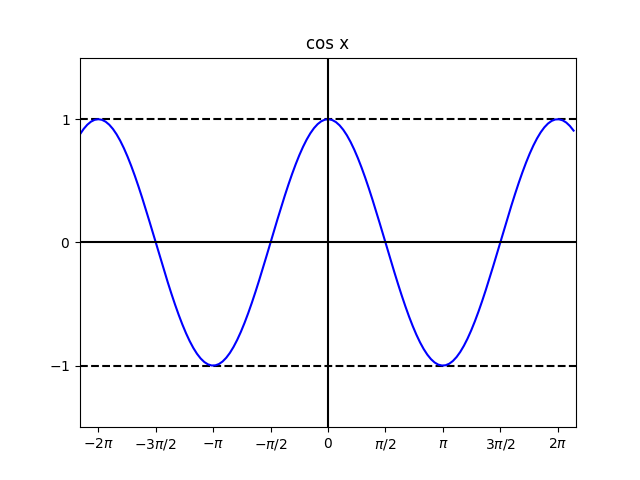

• 三角関数のグラフ
三角関数のグラフは定義域上では「飛び」がない, つまり, 三角関数は連続である.
注意  ここで, 正接関数$\tan x$は, 例えば$x=\pm\dfrac{\pi}{2}$の前後で「飛び」があるけれども, $x=\pm\dfrac{\pi}{2}$で$\tan x$の値は未定義なので, 連続性の性質に影響がない.

$\cos x$は$y$軸に対称で, $\sin x$と$\tan x$は原点$O$に対称なグラフである. これを式で表せば, $$\sin(-x)=-\sin x,\qquad \cos(-x)=\cos x,\qquad \tan(-x)=-\tan x$$ である. $\sin x$と$\cos x$のグラフは$x$軸方向に$\dfrac{\pi}{2}$だけずれている. これを式で表せば, $$\sin\left(x+\dfrac{\pi}{2}\right)=\cos x,\qquad \cos\left(x-\dfrac{\pi}{2}\right)=\sin x$$ である.
• 三角関数の公式

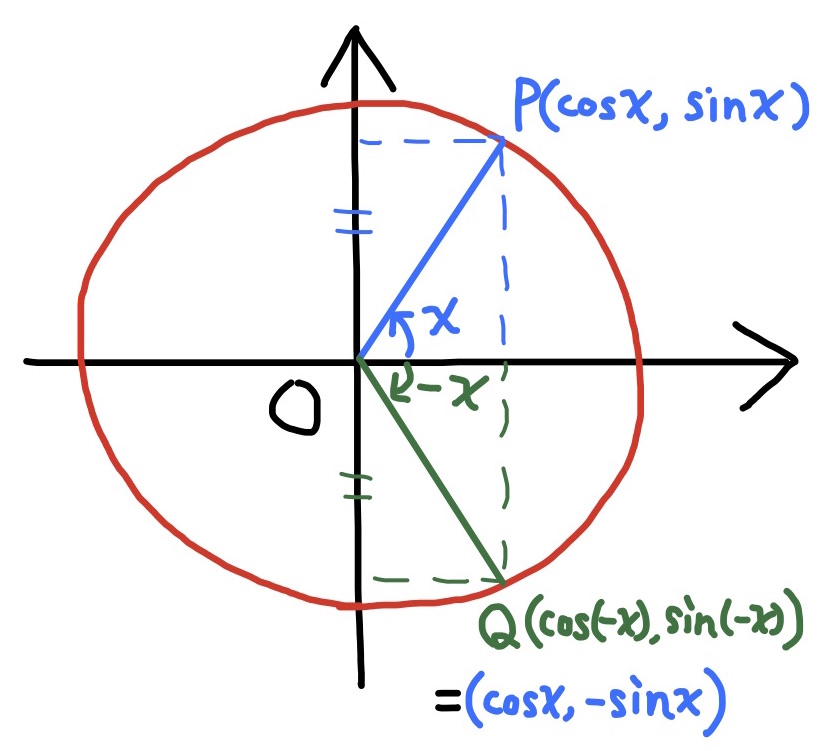

角度$x,-x$を持つ単位円周上の点$P,Q$の座標を考えれば次が得られる.
定理  $\cos(-x)=\cos x,\qquad \sin(-x)=-\sin x,\qquad \tan(-x)=-\tan x$


• 加法定理

定理  $\cos(x+y)=\cos x\cos y-\sin x\sin y,\qquad \sin(x+y)=\sin x\cos y+\cos x\sin y$
複素数を使えば, これらをまとめて $$\cos(x+y)+i\sin(x+y)=(\cos x+i\sin x)(\cos y+i\sin y)$$ と書くこともできる.

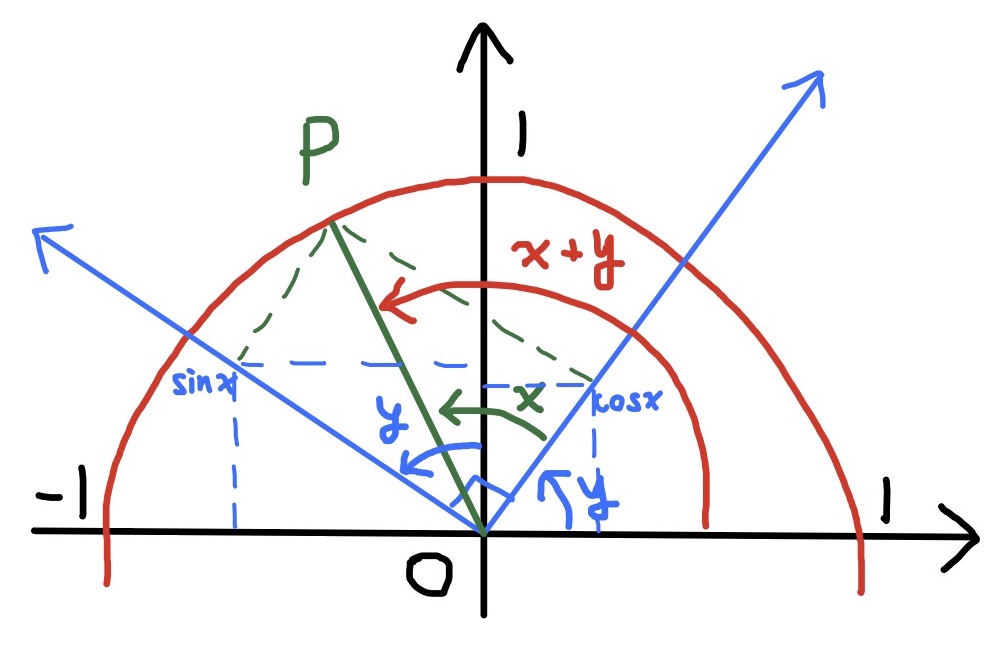

証明  図のように, 角度$x+y$の単位円周上の点を$P$とおく. このとき$P$の座標は $$P(\cos(x+y),\sin(x+y))\tag{1}$$である. 直交座標を角度$y$だけずらした新しい座標を考えると, この座標では$P$の座標は$(\cos x,\sin x)$である. 新しい座標系での$x$軸上の$\cos x$が表す点は, 元々の座標系では $$(\cos x\cos y,\cos x\sin y)\tag{2}$$ という座標を持つ. また, 新しい座標系での$y$軸上の$\sin x$が表す点は, 元々の座標系では $$(-\sin x\sin y,\sin x\cos y)\tag{3}$$ という座標を持つ. 従って, 点$P$の座標は, (2),(3)のx座標とy座標をそれぞれ足しあわせて $$P(\cos x\cos y-\sin x\sin y,\sin x\cos y+\cos x\sin y)$$ と表すこともできる. これと(1)を比較すれば, 加法定理の公式が得られる.

三角関数の公式

三角関数についての色々な公式を学ぶ(教科書範囲外).

• オイラーの公式

定理  $e^{i x}=\cos x+i\sin x\quad$(オイラーの公式)

オイラーの公式は色々な公式を思い出すことに非常に役立つ.

例  $$\begin{align} &\cos(-x)+i\sin(-x) \underset{オイラーの公式}{=}e^{i(-x)} =\dfrac{1}{e^{ix}} \underset{オイラーの公式}{=}\dfrac{1}{\cos x+i\sin x}\\ =&\dfrac{\cos x-i\sin x}{(\cos x+i\sin x)(\cos x-i\sin x)} =\dfrac{\cos x-i\sin x}{\cos^2 x+\sin^2 x} =\cos x-i\sin x \end{align}$$

オイラーの公式の成立は, 指数関数$e^x$と三角関数$\sin x,\cos x$の冪級数展開を用いて説明することができる. 複素数の指数法則や, 複素数上の関数の性質は, この講義では証明しないが, 実は実数と同様の性質が成り立つという事実がある.

• 加法定理(再)

定理  $$\begin{align} \cos(x\pm y)+i\sin(x\pm y)&=(\cos x+i\sin x)(\cos y\pm i\sin y)\\ &=(\cos x\cos y\mp\sin x\sin y)+i(\sin x\cos y\pm\cos x\sin y) \end{align}$$ また, $$\tan(x\pm y)=\dfrac{\tan x\pm \tan y}{1\mp\tan x\tan y}$$

(別)証明  $$\begin{align} &\cos(x\pm y)+i\sin(x\pm y) \underset{オイラーの公式}{=}e^{i(x\pm y)} =e^{ix+iy} \underset{指数法則}{=}e^{ix}e^{i(\pm y)}\\ &\underset{オイラーの公式}{=}(\cos x+i\sin x)(\cos y\pm i\sin y) =(\cos x\cos y\mp\sin x\sin y)+i(\sin x\cos y\pm\cos x\sin y) \end{align}$$ である. また, $\tan(x\pm y)$の公式は, $$ \tan(x\pm y) =\dfrac{\sin(x\pm y)}{\cos(x\pm y)} \underset{加法定理}{=}\dfrac{\sin x\cos y\pm\cos x\sin y}{\cos x\cos y\mp\sin x\sin y} =\dfrac{(\sin x\cos y\pm\cos x\sin y)\cdot \dfrac{1}{\cos x\cos y}}{(\cos x\cos y\mp\sin x\sin y)\cdot \dfrac{1}{\cos x\cos y}} =\dfrac{\tan x\pm\tan y}{1\mp\tan x\tan y} $$ と得られる.

例  $(\cos 75^\circ+i\sin 75^\circ)=(\cos 45^\circ+i\sin 45^\circ)(\cos 30^\circ+i\sin 30^\circ) =\left(\dfrac{1}{\sqrt{2}}+i\dfrac{1}{\sqrt{2}}\right)\left(\dfrac{\sqrt{3}}{2}+i\dfrac{1}{2}\right)=\dfrac{\sqrt{6}-\sqrt{2}}{4}+i\dfrac{\sqrt{6}+\sqrt{2}}{4}$
$\left(\cos\left(x\pm \dfrac{\pi}{2}\right)+i\sin\left(x\pm \dfrac{\pi}{2}\right)\right) =\left(\cos x+i\sin x\right)\left(\cos\left(\pm\dfrac{\pi}{2}\right)+i\sin\left(\pm \dfrac{\pi}{2}\right)\right) =\left(\cos x+i\sin x\right)\left(0\pm i\right) =\mp\sin x+i(\pm\cos x) $
$\left(\cos\left(x\pm \pi\right)+i\sin\left(x\pm \pi\right)\right) =\left(\cos x+i\sin x\right)\left(\cos\left(\pm\pi\right)+i\sin\left(\pm \pi\right)\right) =\left(\cos x+i\sin x\right)\left(-1+i\cdot 0\right) =-\cos x+i(-\sin x) $


系  $$\begin{align} \sin x\cos y&=\dfrac{1}{2}(\sin(x+y)+\sin(x-y))\\ \sin x\sin y&=-\dfrac{1}{2}(\cos(x+y)-\cos(x-y))\\ \cos x\cos y&=\dfrac{1}{2}(\cos(x+y)+\cos(x-y)) \end{align}$$

証明  $\sin(x\pm y)$についての加法定理から $$\begin{cases} \sin x\cos y+\cos x\sin y=\sin(x+y)\\ \sin x\cos y-\cos x\sin y=\sin(x-y) \end{cases}$$ であるが, これを連立させて$\sin x\cos y$について解けば, 第1の公式が得られる. 同様に, $\cos(x\pm y)$についての加法定理から $$\begin{cases} \cos x\cos y-\sin x\sin y=\cos(x+y)\\ \cos x\cos y+\sin x\sin y=\cos(x-y) \end{cases}$$ であるが, これを連立させて$\sin x\sin y$や$\cos x\cos y$について解けば, 第2,第3の公式が得られる.

• 倍角の公式

定理  $\cos(2x)=\cos^2x-\sin^2x=2\cos^2-1=1-2\sin^2x,\qquad \sin(2x)=2\sin x\cos x$


証明  $$\begin{align} \cos(2x)+i\sin(2x) &=\cos(x+x)+i\sin(x+x) \underset{加法定理}{=}(\cos x+i\sin x)(\cos x+i\sin x) =(\cos x+i\sin x)^2 \\ &=(\cos^2 x-\sin^2 x)+i(2\sin x\cos x) \end{align}$$ よって, $$\cos(2x)=\cos^2 x-\sin^2 x,\qquad\sin(2x)=2\sin x\cos x$$ である. $\sin^2 x+\cos^2 x=1$の式を使えば, $$\cos(2x)=\cos^2x-\sin^2x=2\cos^2-1=1-2\sin^2x$$ がわかる.

• 半角の公式

定理  $\cos^2\dfrac{x}{2}=\dfrac{1+\cos x}{2},\qquad\sin^2\dfrac{x}{2}=\dfrac{1-\cos x}{2}$

証明  $$\begin{cases} \cos^2\left(\dfrac{x}{2}\right)+\sin^2\left(\dfrac{x}{2}\right)=1\\ \cos^2\left(\dfrac{x}{2}\right)-\sin^2\left(\dfrac{x}{2}\right)\underset{倍角の公式}{=}\cos x \end{cases}$$ であるが, これらを連立して$\cos^2\left(\dfrac{x}{2}\right),\sin^2\left(\dfrac{x}{2}\right)$について解けば, 公式が導かれる.

例  $\sin\dfrac{\pi}{8}$を求める. 半角の公式から $$\sin^2\dfrac{\pi}{8}=\dfrac{1-\cos\dfrac{\pi}{4}}{2} =\dfrac{1-\dfrac{\sqrt{2}}{2}}{2} =\dfrac{2-\sqrt{2}}{4}$$ が得られる. 故に, $$\sin\dfrac{\pi}{8} =\pm\sqrt{\dfrac{2-\sqrt{2}}{4}}$$ であるが, $\dfrac{\pi}{8}$は鋭角なので, $$\sin\dfrac{\pi}{8} =\sqrt{\dfrac{2-\sqrt{2}}{4}}$$ となる.

• 三角関数の合成

定理  $a\sin x+b\cos x$に対し, $$a\sin x+b\cos x=\sqrt{a^2+b^2}\sin(x+\alpha)$$ を満たす$\alpha$が存在し, $$\cos\alpha=\dfrac{a}{\sqrt{a^2+b^2}},\qquad \sin\alpha=\dfrac{b}{\sqrt{a^2+b^2}}$$ が成り立つ.

証明  単位円周上に座標 $$\left(\dfrac{a}{\sqrt{a^2+b^2}},\dfrac{b}{\sqrt{a^2+b^2}}\right)$$ を持つ点$P$が存在するので, この点での角度を$\alpha$とすれば, $$\cos\alpha=\dfrac{a}{\sqrt{a^2+b^2}},\qquad \sin\alpha=\dfrac{b}{\sqrt{a^2+b^2}}$$ である. また, $$\sqrt{a^2+b^2}\sin(x+\alpha) \underset{加法定理}{=}\sqrt{a^2+b^2}(\sin x\cos \alpha+\cos x\sin \alpha) =\sqrt{a^2+b^2}\left(\sin x\cdot \dfrac{a}{\sqrt{a^2+b^2}}+\cos x\cdot \dfrac{b}{\sqrt{a^2+b^2}}\right) =a\sin x+b\cos x $$ となる.

例  $2\sin x+2\cos x$を$r\sin(x+\alpha)$の形に変形しよう. $r=\sqrt{2^2+2^2}=\sqrt{8}=2\sqrt{2}$であり, 座標 $$\left(\dfrac{2}{2\sqrt{2}},\dfrac{2}{2\sqrt{2}}\right)=\left(\dfrac{1}{\sqrt{2}},\dfrac{1}{\sqrt{2}}\right)$$ を持つ単位演習上の点Pは角度$\dfrac{\pi}{4}$の位置にあるから, $$2\sin x+2\cos x=2\sqrt{2}\sin\left(x+\dfrac{\pi}{4}\right)$$
